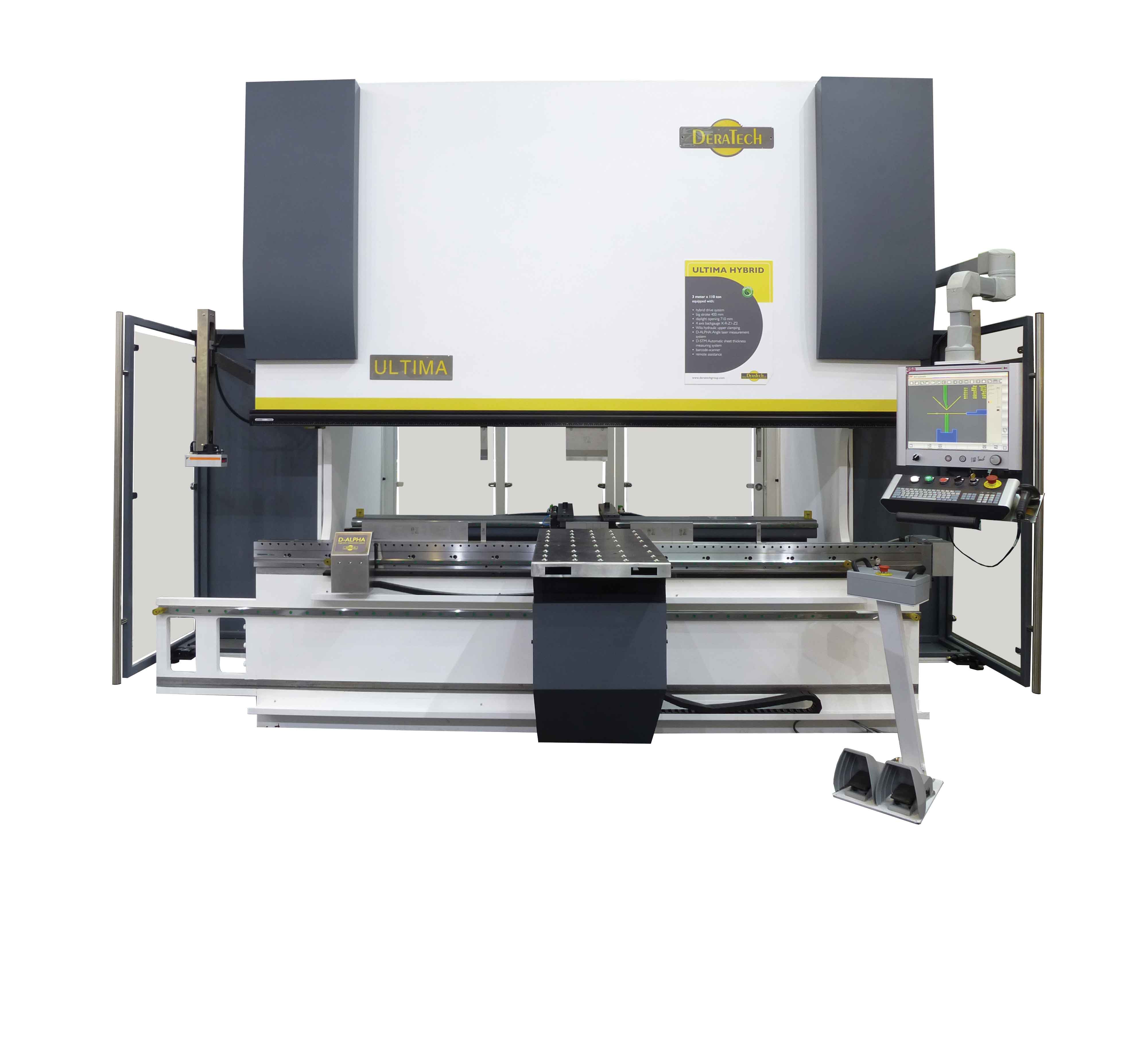

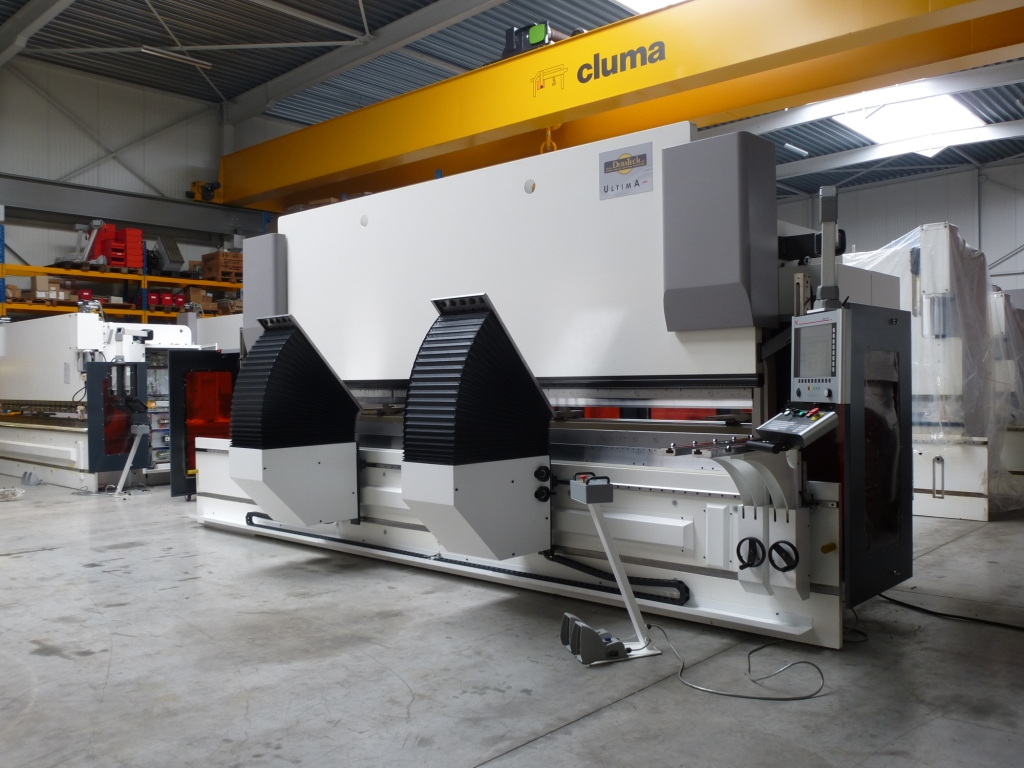

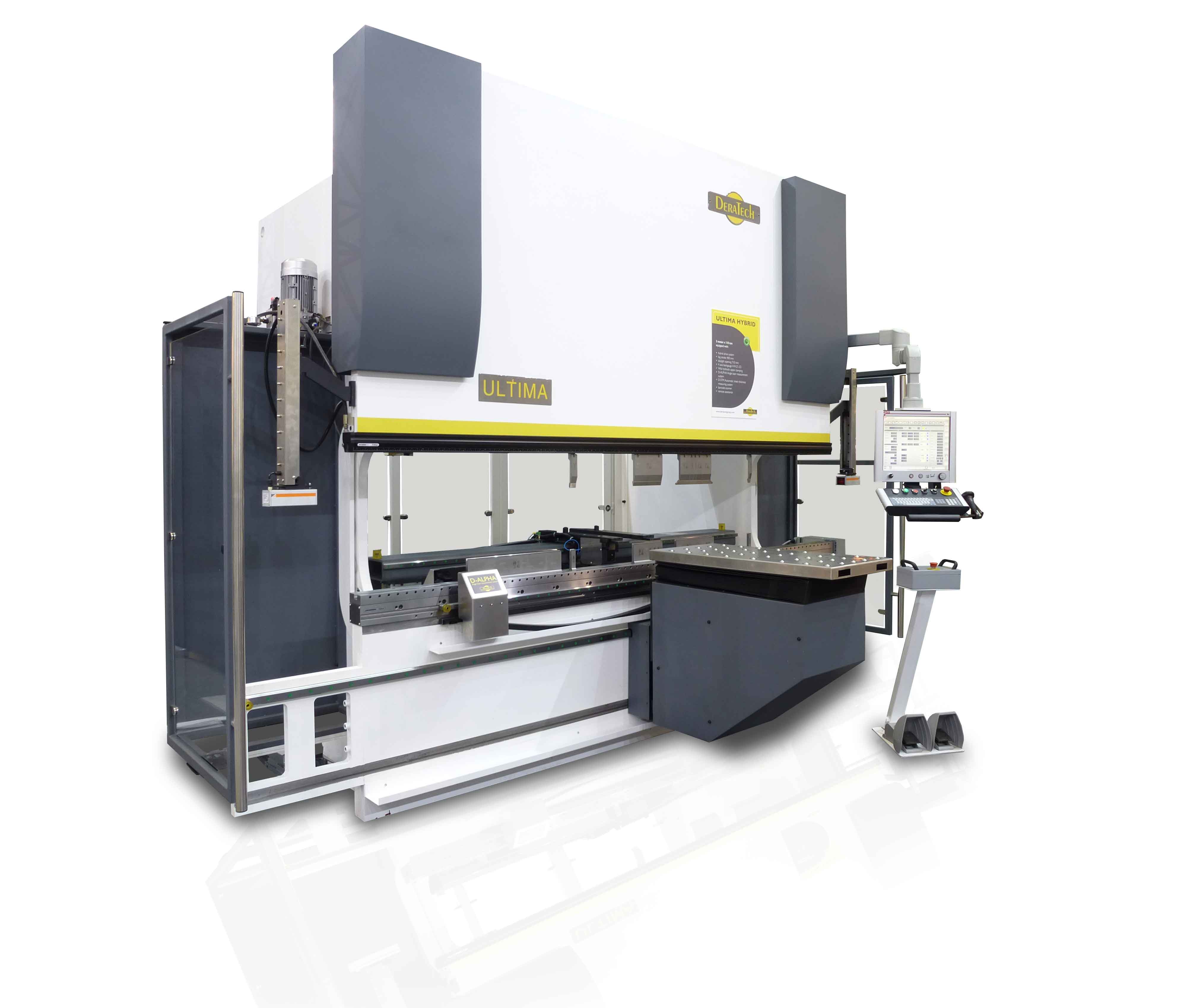

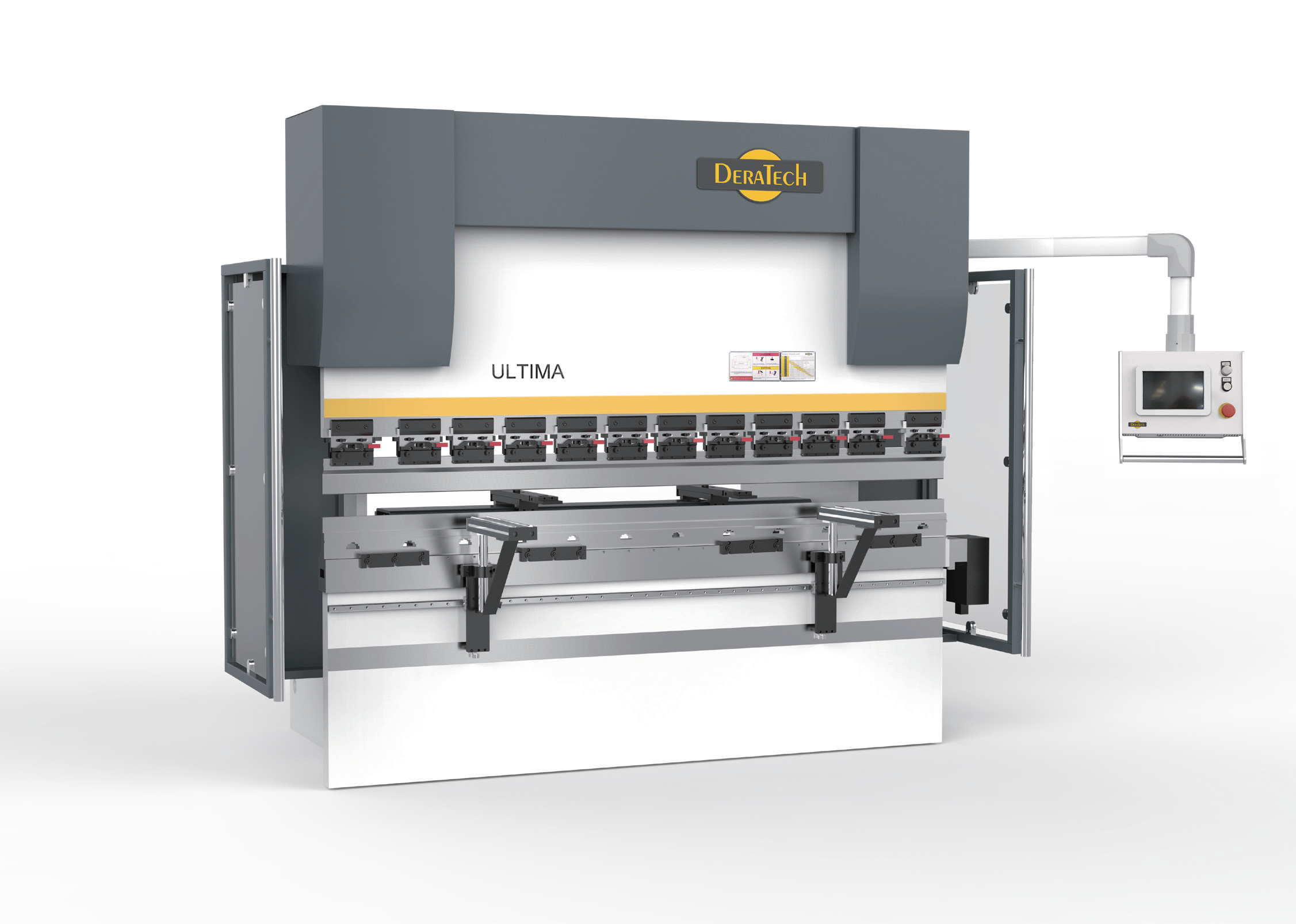

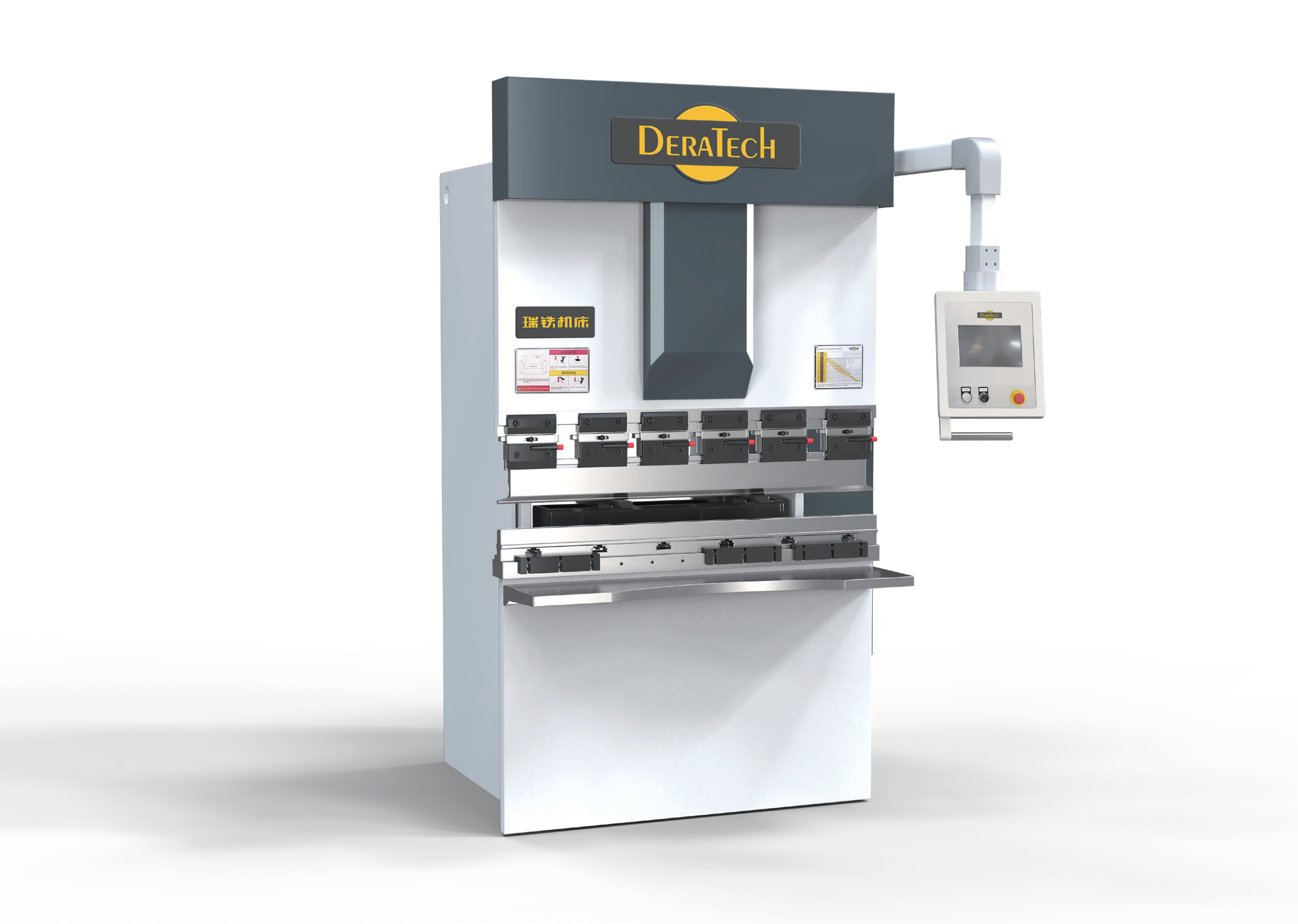

Листогибочный пресс гибридного типа серии Ultima Hybrid – это листогибочный пресс гибридного типа (система разработана и запатентована компанией Deratech), в котором стандартный гидравлический двигатель заменен на серводвигатель. При этом управление гидравлическими цилиндрами осуществляется независимо, так как каждая ось оснащена отдельным серводвигателем и отдельным гидравлическим блоком с насосом.
- В данном случае происходит интеграция преимуществ серво-электрических и гидравлических технологий. Гибридная система Deratech обеспечивает высокие скорости перемещения траверсы и имеет низкий уровень шума.

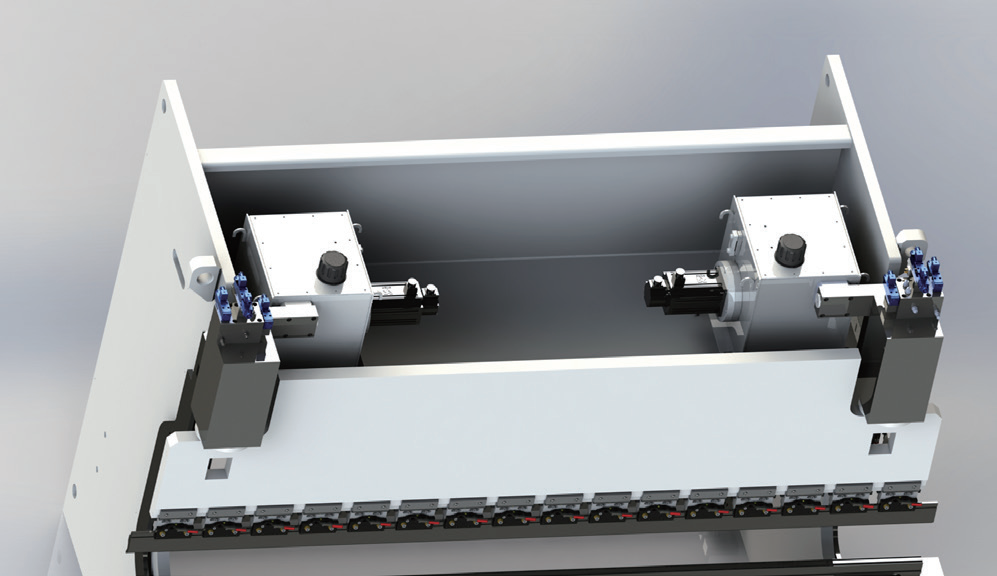

- Управление каждым цилиндром осуществляется от собственной гидравлической станции и собственного серводвигателя.
- В прессах используется немецкая система HOERBIGER ePrAX control – это новая система электрического сервопривода EPRAX - интеллектуальная, без масляной трубки, полностью закрытая система электрического сервопривода, что обеспечивает высокую эффективность и энергосбережение (экономия электроэнергии до 60% по сравнению с обычными гидравлическими прессами, т.к. потребление электроэнергии происходит только в момент активной фазы гибки). Насос включается только во время перемещения верхней траверсы.
- Высокая производительность и сокращение рабочего цикла на 10% по сравнению с традиционной системой.
- Встроенные фильтры высокого давления обеспечивают высокую стабильность и длительный срок службы.
- Высокая скорость работы серводвигателя позволяет верхней балке опускаться и подниматься с увеличенными скоростями, увеличивая производительность пресса.
- Расход гидравлического насоса зависит от частоты вращения электродвигателя. Контроллер с ЧПУ передает заданные значения давления/объемного расхода в систему управления во время работы, давление в системе измеряется датчиком давления и также передается на сервоконтроллер. На основе отклонения управления встроенный ПИД-регулятор рассчитывает требуемую частоту вращения двигателя и адаптирует ее в соответствии с существующими требованиями системы к расходу и давлению.
- Емкость масляного бака уменьшена на 70%. Объем масла, подаваемого насосом в гидравлические цилиндры, регулируется за счет изменения частоты вращения серводвигателя. Используется значительно меньшее количество масла, нагрев масла минимален (нет необходимости в системе охлаждения масла). Когда пресс работает вхолостую, потребление энергии незначительно, а масло не поступает в бак, что препятствует его нагреву.
- Высокоточные цифровые датчики на боковых сторонах станка непрерывно измеряют перемещение и положение верхней балки (оси Yl-Y2). Данные обрабатываются и контролируются контроллером с ЧПУ, который управляет гидравлическими клапанами. Чрезвычайно высокий уровень точности достигается при перемещении и окончательном позиционировании верхней балки благодаря непрерывному мониторингу данных измерений энкодера и обратной связи с ним. При использовании этой технологии повторяемость составляет приблизительно 100% (+/- 0,01 мм).

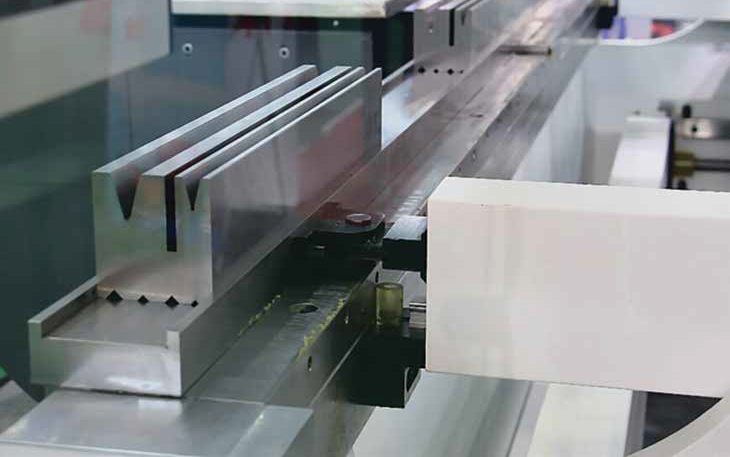

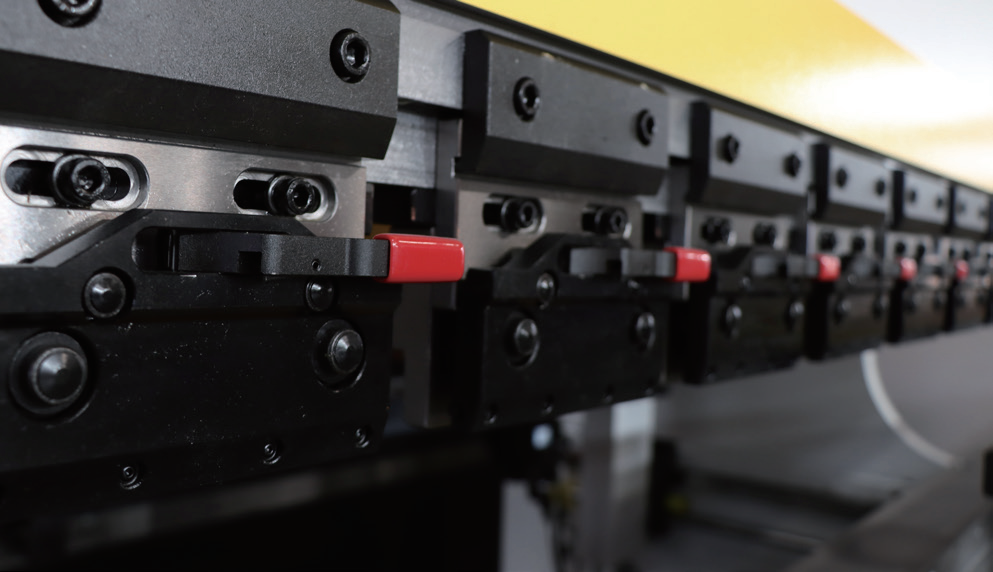

Гидравлический листогибочный пресс серии Ultima Hybrid оснащен высокоточным устройством быстрого зажима пуансонов с возможностью их вертикального съема (в стандарте). Это значительно снижает трудоемкость и повышает эффективность производства.
